Hizmet Kapsamı ve Mühendislik Detayları
Endüstriyel tesis projelerinde başarı; sadece kaynak kalitesine değil, aynı zamanda mühendislik çizimlerine sadakat, boyutsal toleranslar, şantiye montaj hızı ve eksiksiz kalite dokümantasyonuna bağlıdır. FS Kaynak; modern fabrikasyon atölyesi, vinç kapasitesi, lazer ölçüm sistemleri ve mobil şantiye filosu ile izometriden devreye almaya kadar komple anahtar teslim imalat, montaj ve NDT muayene hizmeti sunmaktadır.
Atölyemizde ön imalatı yapılan boru spulleri, skid şaseleri ve modüler üniteler; kumlama ve epoksi/poliüretan boya işlemlerinden sonra şantiye sahasına sevk edilir. Sahada deneyimli boru montajcılarımız ve kaynakçılarımız, vinç operasyonları ve flanş torklama prosedürleriyle montajı sıfır iş kazası hedefiyle gerçekleştirir. Tüm imalat süreci EN ISO 9712 ve ASNT Seviye II/III sertifikalı NDT uzmanlarımızca denetlenir. Proje bitiminde müşteriye; Malzeme Sertifikaları (3.1/3.2), WPS/PQR onayları, Kaynakçı Sertifikaları, NDT Muayene Raporları ve Hidrostatik Test Belgelerini içeren onaylı 'As-Built Kalite Kontrol Dosyası' teslim edilir.
Kaynak Prosesi ve Uygulama Aşamaları
1. 3D Model ve İzometri Doğrulama
Müşteriden gelen izometrik ve genel yerleşim çizimleri mühendislik ekibimizce doğrulanır, spool kesim planı çıkarılır.

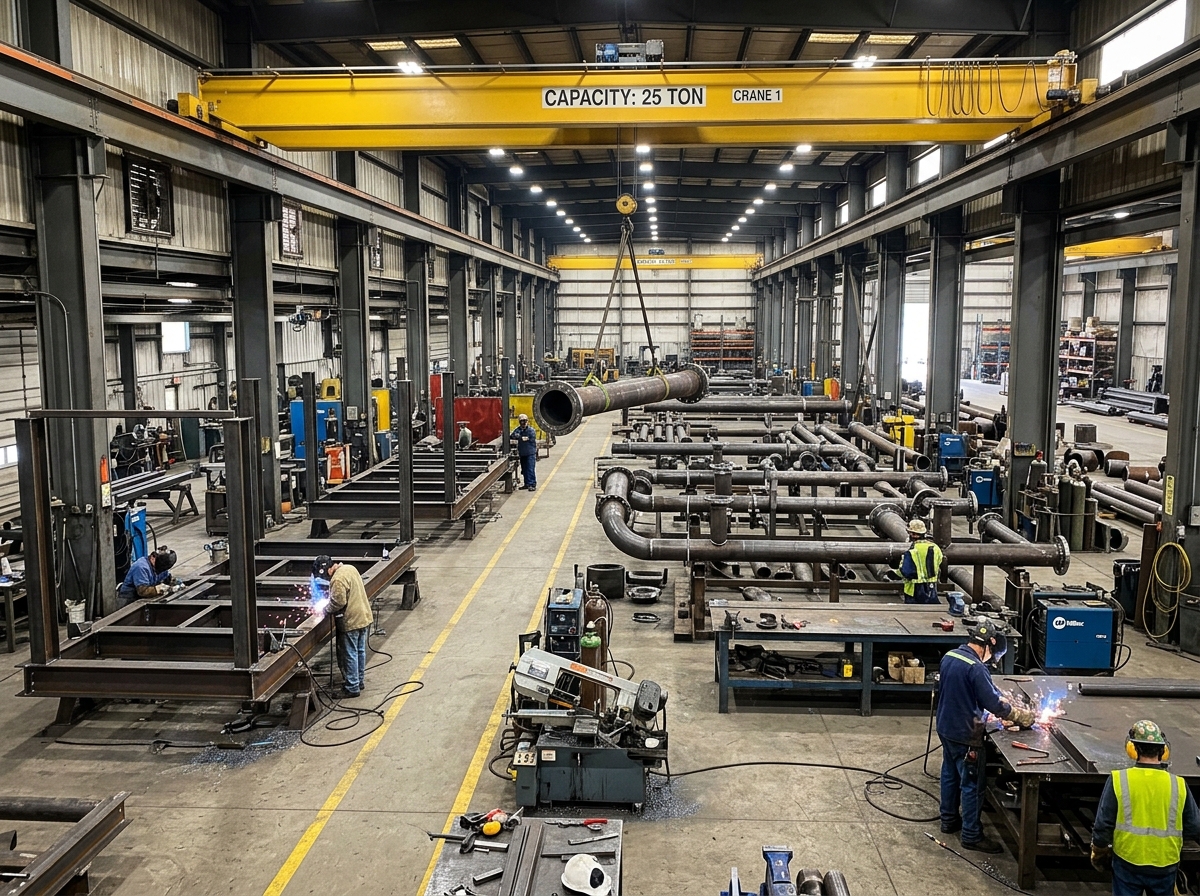

2. Atölye Spool Fabrikasyonu
Boru, flanş, dirsek ve branşmanlar atölye ortamında temiz şartlarda kaynatılır ve boyutsal kontrolleri yapılır.
3. Kumlama, Boya ve Yüzey Koruma
İmalatı biten spullar SA 2.5 standardında kumlanır ve proje şartnamesine uygun endüstriyel epoksi boya ile kaplanır.
4. Şantiye Sahasında Yerinde Montaj
Mobil ekiplerimiz boru köprülerine (pipe rack) spulları yerleştirir, askılama ve flanş torklamalarını tamamlar.
5. NDT Testleri ve Kalite Dosyası Teslimi
Radyografi (RT), Ultrasonik (UT), Penetrant (PT) ve Hidrostatik testler tamamlanarak resmi kalite dosyası onaylanır.
Teknik Özellikler ve Standartlar
| Atölye Kapasitesi | Aylık 150+ Ton Çelik ve 5.000+ WDI (Welding Diameter Inch) Boru Kaynağı |
| NDT Muayeneleri | RT (Radyografi / Röntgen), UT (Ultrasonik), MT (Manyetik), PT (Penetrant), VT (Görsel) |
| NDT Uzman Seviyesi | EN ISO 9712 / ASNT-TC-1A Seviye II ve Seviye III Denetçiler |
| Yüzey Koruma | SA 2.5 Kumlama, Epoksi, Poliüretan, Sıcak Daldırma Galvaniz, Asitleme-Pasivasyon |
| Montaj Ekipmanları | Mobil Vinçler, Hidrolik Tork Anahtarları, Lazer Hizalama Cihazları |
| Teslim Dokümanı | WPS/PQR, WPQ, NDT Raporları, Malzeme Sertifikaları 3.1, Hidrotest Raporu, Kalite Dosyası |
Sektörel Kullanım ve Uygulama Alanları
FS Kaynak Güvencesi ve Uzmanlık Kapsamı
Tüm imalatlarımızda kaynak koordinatörlerimiz tarafından hazırlanan onaylı WPS/PQR yöntem şartnamelerine sadık kalınır. Sualtı kaynağı hariç tüm endüstriyel, basınçlı, marin ve özel alaşım kaynaklarında 15+ yıllık tecrübemizle yanınızdayız.
Sıkça Sorulan Sorular
Spool ön imalatı şantiyede montaj süresini ne kadar kısaltır?
Atölye ortamında kontrollü şartlarda yapılan ön imalat (prefabrikasyon), şantiyedeki montaj süresini %60'a varan oranda kısaltır, hava şartlarından etkilenmez ve kaynak kalitesini maksimize eder.
Kalite kontrol dosyasında hangi belgeler yer alır?
Malzeme fabrika test sertifikaları (EN 10204 3.1), kaynakçı kimlik ve sertifika kopyaları, onaylı WPS/PQR föyleri, NDT röntgen/ultrasonik test raporları, boya kalınlık ölçüm tutanakları ve hidrostatik basınç testi sertifikası yer alır.
